G3RV-SR500-D AC/DC24產品特點及功能介紹：
種類：I/O繼電器終端。
端子：Push-In Plus端子臺。
區分：輸入。
點數：16點。
接插件側的共用線處理：支持NPN （-共用）。
額定電壓：DC24V。
實現控制柜小型化/省工時的Push-In，
Plus端子臺型16點I/O繼電器終端。

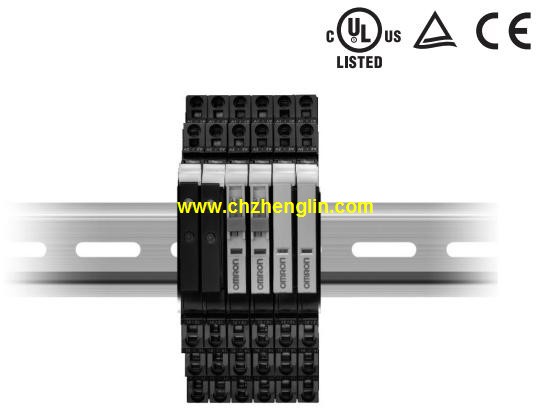

配備纖薄型I/O繼電器（ G2RV）的16點I/O繼電器終端G3RV-SR500-D AC/DC24
采用Push-In Plus端子臺，與以往的螺釘端子相比，更節省配線工時。
（與以往的螺絲端子相比，可縮短配線工時約60%*）
利用PLC電纜進行統一配線，可進一步削減配線工時。
帶線圈浪涌吸收二極管。
帶動作顯示LED， I/O信號的ON?OFF一目了然。
還可搭載纖薄型I/O SSR（ G3RV）。
DIN導軌安裝、螺釘安裝共用。相數：單相。
保護構造：柜內安裝型/封閉壁掛型。
控制端子臺：小型負號螺釘端子。
類型：恒定電流型。
輸出的適用負載：45A，AC100～240V。
加熱器斷線檢測：有。
RS-485通信功能：有通信功能。
功能、性能大幅提升。輕松實現和多功能。
加熱器斷線檢測功能
（基于加熱器電阻值的監測，實現更準確的斷線檢測。可檢測多臺加熱器中的單臺斷線）。
可通過數字顯示設定值與輸出量。
可選擇控制模式（相位控制、佳周期控制）。
可通過通信端口（RS-485）進行輸出量的設定和負載電流的。
可運行時間。
可選擇4個相位控制方式。
（與位相角成正比控制/與電壓成正比控制/ 與電壓的平方成正比控制/恒定電流控制）
適用于多種負載（變壓器負載、合金加熱器、純金屬加熱器等）。
獲得UL以及CE認證。帶連接器電纜（ 1對2）/G79-I_-_-D1、
G79-O_-_-D1、G79-M_-_-D1。
尺寸：A、500mm；B、250mm。
帶松散線壓接端子的電纜、松散線電纜、
帶連接器電纜、三菱電機出品PLC用連接電纜。使用方便和節省空間的4點輸出用終端繼電器。
寬31×高35×進深68mm。與PYF尺寸相同。
單獨接點、單獨線圈。
用短路棒（另售） 簡單連接共用端子。
而且還可以共用連接臨近的終端。
端子蓋可防止觸電事故。
備有內置繼電器型和功率MOS FET繼電器型，品種齊備。
帶動作指示LED。
內置線圈浪涌吸收用二極管。
DIN導軌安裝、螺釘安裝共用。
附帶繼電器的拆卸工具。UL/CSA認證：無。
緣方式：繼電器。
過零觸發功能：無。
動作指示燈：有。
輸出的適用負載：10A AC100～240V。
輸入的額定電壓：DC12V。
電磁繼電器和SSR的混合型具備10A、1,000萬次的開關性能。
取得UL/CSA認證（-VD型號）。
閉路、斷路時通過三端雙向開關進行開關。
因此此，很少產生抖動或電弧，電氣耐久性高達1,000萬次。
通電時使用繼電器接點，無須散熱板的緊湊型尺寸寸，
10A開關以及大容量，幾乎不受發熱、環境溫度的影響。
通過LED動作指示燈簡單確認動作。
內置的溫度保險絲防止三端雙向開關及繼電器的誤動作引起內部燒損。
與LY （1極、2極型）同一尺寸的插座型。
