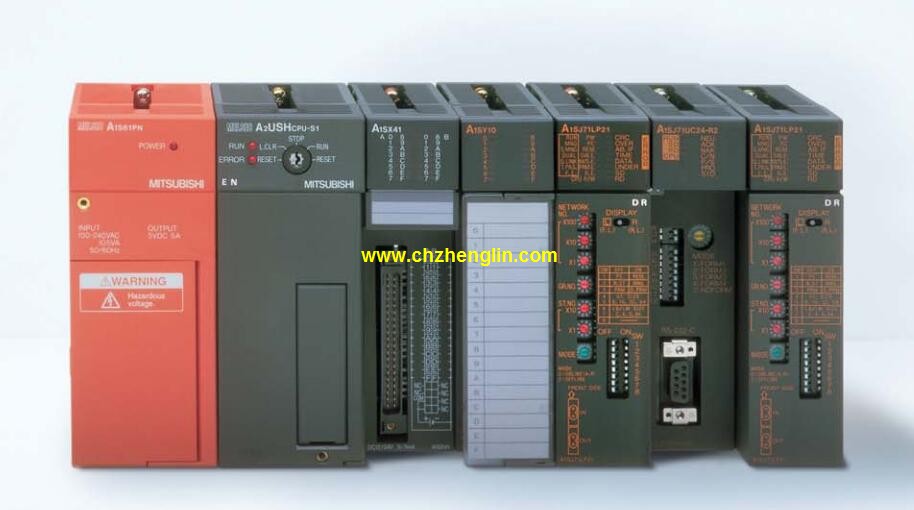

A1STA32產品特點及功能介紹：
螺釘、2件式端子臺型
測溫電阻體輸入模塊。
通道數：4通道。
占用站數：1站。
站型：遠程設備站。
三菱plc聯機調試。
聯機調試是將通過模擬調試的程序進一步進行在線統調。
聯機調試過程應循序漸進，
從三菱PLC只連接輸入設備、再連接輸出設備、再接上實際負載等逐步進行調試。
如不符合要求，則對硬件和程序作調整A1STA32
通常只需修改部份程序即可。
三菱plc硬件實施
硬件實施方面主要是進行控制柜等硬件的設計及現場施工。
設計控制柜和操作臺等部分的電器布置圖及安裝接線圖。
設計系統各部分之間的電氣互連圖。
根據施工圖紙進行現場接線，并進行詳細檢查。
由于程序設計與硬件實施可同時進行，
因此三菱PLC控制系統的設計周期可大大縮短。MELSECNET/10,MELSECNET/H同軸。
輸入電壓：AC100-240V。
如何選擇三菱PLC。
三菱PLC選擇包括對三菱PLC的機型、容量、I/O模塊、電源等的選擇。
三菱plc分配I/O點并設計三菱PLC外圍硬件線路
畫出PLC的I/O點與輸入/輸出設備的連接圖或對應關系表，
該部分也可在第2步中進行。
設計PLC外圍硬件線路。
畫出系統其它部分的電氣線路圖，
包括主電路和未進入PLC的控制電路等。
由PLC的I/O連接圖和PLC外圍電氣線路圖組成系統的電氣原理圖。
到此為止系統的硬件電氣線路已經確定。16通道。
輸入：DC-10～10V，DC-20～20mA。
38點端子臺。
模擬量I/P多路復用單元（隔離通道）。
詳細分析被控對象的工藝過程及工作特點，
了解被控對象機、電、液之間的配合，
提出被控對象對三菱PLC控制系統的控制要求，
確定控制方案，擬定設計任務書。
如何確定三菱plc的輸入/輸出設備。
根據系統的控制要求，
確定系統所需的全部輸入設備和輸出設備，
從而確定與三菱PLC有關的輸入/輸出設備，
以確定PLC的I/O點數。DC輸入點數：64點。
輸入電壓及電流：DC12/24V，4/9mA。
響應時間：107ms。
正極共用。
16點/1個公共端。
輸出點數：64點。
輸出電壓及電流：DC12/24V，100mA/1點，2A/1個公共端。
響應時間：（2＋I/O更新時間×5）ms。
32點/1個公共端。
輸出形式：晶體管輸出，漏型。
40針連接器×4。
占用站數：4站。
緊湊型遠程I/O單元。
根據系統的控制要求，采用合適的設計方法來設計三菱PLC程序。
程序要以滿足系統控制要求為主線，
逐一編寫實現各控制功能或各子任務的程序，
逐步完善系統的功能。
三菱PLC檢測、故障診斷和顯示等程序。
這些程序相對獨立，一般在程序設設計基本完成時再添加。
硬件模擬法是使用一些硬件設備模擬產生現場的信號，
并將這些信號以硬接線的方式式連到PLC系統的輸入端，其時效性較強。
軟件模擬法是在三菱PLC中另外編寫一套模擬程序，
模擬提供現場信號，其簡單易行，但時效性不易保證。
模擬調試過程中，可采用分段調試的方法，并利用編程器的功能。
A1STA32操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=A1STA32&select=5
