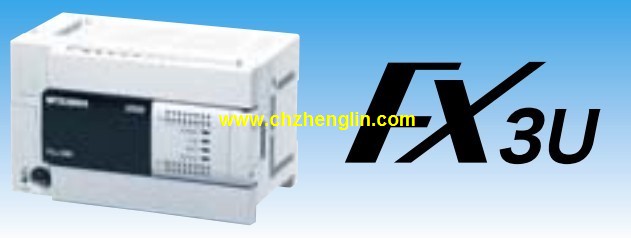

FX3U-16MR/ES-A產品特點及功能介紹：
功率：220kw。
電壓：400V。
大幅了電源高次諧波，輸入端功率因數可達0.99及以上（負載的條件下）。
可連接多臺變頻器，實現共直流母線方式運行。
標準配備電源回生功能。三菱變頻器FR-D720系列。
電壓等級：三相200V。
變頻器容量：0.1KW。
矢量控制變頻調速的做法是將異步電動機在三相坐標系下的定子電流Ia、Ib、Ic、通過三相－二相變換，
等效成兩相靜止坐標系下的交流電流Ia1Ib1，再通過按轉子磁場定向旋轉變換，
等效成同步旋轉坐標系下的直流電流Im1、It1(Im1相當于直流電動機的勵磁電流；
It1相當于與轉矩成正比的電樞電流)，然后模仿直流電動機的控制方法，求得直流電動機的控制量，
經過相應的坐標反變換，實現對異步電動機的控制FX3U-16MR/ES-A大的輸入/輸出點數：14點。
電源電壓：DC24V。
輸入點數：8點。
輸出點數：6點。
輸出類型：繼電器。
消耗功率（W）：19。
重量：0.3。
尺寸(WxHxD)mm：60x90x75。
定位和脈沖輸出功能： 一個PLC單元中每相能同時輸出2點100KHz脈沖。
PLC配備有7條特殊的定位指令，
包括零返回、對或相對地址表達方式及特殊脈沖輸出控制。
主機有10點(6I/4O)、14點(8I/6O)、20點(12I/8O)、30點(16I/14O) 4種類型。
該類型PLC主要用在全部是數字量輸入、數字量輸出的控制點少的設備上。
可直接連接220V市電，內置8K步的EEPROM存儲器，內無電池，維護方便。
該系列晶體管輸出(MT)的PLC，可輸出2路100KHz脈沖，直接驅動伺服或步進馬達。
該系列PLC不能帶擴展模塊，但可通過安裝BD板來擴展少量I/O。
該系列PLC通過安裝1N系列BD板，可實現RS232、RS485、RS422通訊。用于操作面板（FR-DU08）和連接電纜之間的接插件。三菱變頻器FR-F740系列。
電壓等級：三相400V。
變頻器容量：315KW。
變頻器的主電路大體上可分為兩類：電壓型是將電壓源的直流變換為交流的變頻器，
直流回路的濾波是電容；電流型是將電流源的直流變換為交流的變頻器，
其直流回路濾波是電感。
為什么變頻器的電壓與頻率成比例的改變？
任何電動機的電磁轉矩都是電流和磁通相互作用的結果，電流是不允許過額定值的，否則將引起電動機的發熱。
因此，如果磁通減小，電磁轉矩也必減小，導致帶載能力降低。三菱變頻器系列：FR-F842。
電壓等級：三相400V。
功率：355kw。
SLD變頻器額定電流：770A。
結構功能性：整流部分離式。
類型：CA。
基板涂層：有。
通過率電機實現節能。
減少待機時間的功率消耗。
DC24V外部電源供電電時，輸入MC信號可在電機停止后為OFF，在電機驅動前為ON。
通過變頻器可進行待機電力管理來實現減減少待機時間的功率消耗。
根據變頻器冷卻風機的溫度，可控制變頻器冷卻風機的運行。
可根據變頻器冷卻風機的運行狀況輸出相應信號，
因此可將變頻器等內置風機與變頻器冷卻風機同步運行。
可減少停止中的功率消耗。
FX3U-16MR/ES-A操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=FX3U-16MR/ES-A&select=5
