直驅伺服電機SGMCS小容量型。
額定轉矩：16N·m。
伺服電機外徑尺寸：360mm。
串行編碼器：20位增量型（選配）。
設計順序：伺服電機外徑尺寸記號為M、 N的機型安川SGMVV-3ZADDK1。
法蘭規格：C face，負載側。
選配規格：不帶選配。
在不帶減速機的狀態下直接驅動負載
可實現從低速至高速的強力平滑運行
（瞬時大轉矩∶6～600N·m，高轉速∶250～500r/min）SGMVV-3ZADDK1
利用20 位高分辨率編碼器，可進行的分度。
采用中空構造，便于接線、配管。
用途示例：
半導體制造設備。
液晶電路板制造設備安川SGMVV-3ZADDK1。
各種檢查、試驗設備。
電子零件封裝機。
IC信息處理器。
IC檢查設備。
各種自動化機械。
機器人。
小容量額定值和規格：
額定時間∶連續。
振動等級∶V15。
緣電阻∶DC500V，10MΩ以上。
使用環境溫度∶0～40°C。
勵磁方式∶永磁式。
安裝方式∶法蘭式。
耐熱等級∶A。
緣耐壓∶AC1500V 1分鐘安川SGMVV-3ZADDK1。
保護方式∶全封閉自冷式IP42（輸出軸旋轉部間隙除外）。
使用環境濕度∶20～80%（不得結露）。
連接方式∶直接連接。
旋轉方向∶正轉指令下從負載側看時為逆時針?lè)较颍–CW）旋轉。大容量SGMVV型伺服電機。

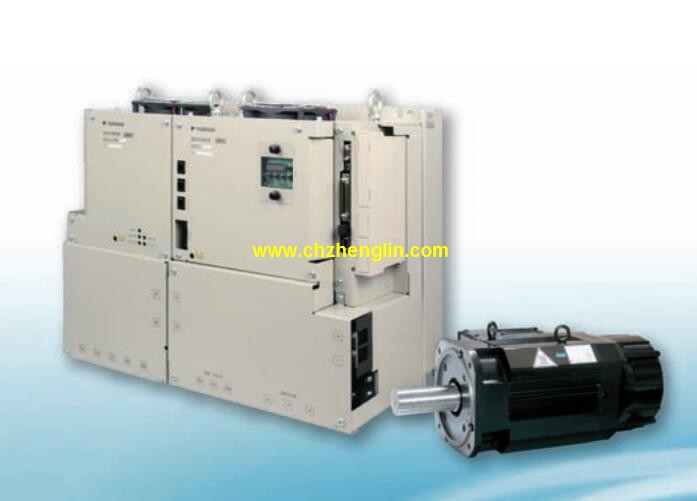

額定輸出：22KW安川大容量伺服電機。
電壓：三相AC200V。
串行編碼器：20位增量型。
額定轉速：1500r/min。
主要機械構造：支腳安裝型、直軸端（帶鍵槽與螺孔）。
選購件：帶塵封。
使用小型、低慣量伺服電機，也能充分發揮機械的強力性能。
新機型SGMVV型備有額定輸出22~55KW、額客轉速800r/min和1500r/min的產品安川大容量伺服電機。
安裝電機后相立即開始運行。
即使不進行伺服調整，但只要轉動慣量處在允許范圍內，
即使負載發生變化，也可以穩定地進行驅動，而不會發生振動。裝備DeviceNet通信功能型伺服單元（伺服控制電源驅動型）（套件型號）
大適用電機容量：0.75kw安川大容量伺服電機。
電源電壓：三相AC200V。
接口：指令選配安裝型（旋轉型伺服電機用）。
選配（硬件）：涂漆處理。
選配（軟件）：標準。
選配（參數）：標準。
選配模塊：DeviceNet模塊（伺服控制電源驅動型）。
依據開放式現場網絡 DeviceNet 的通信規格。
用裝配了 DeviceNet 的上位控制器和 v的組合可以簡單地實行運動控制。
可以利用市售的豐富的 DeviceNet 支持軟件。
可用上位控制器管理伺服信息。
通過網絡從上位控制器監視伺服驅動器的運行狀況、警報信息。
用上位控制器來管理伺服信息，從而提高了維護性（短縮調試時間，提高維護作業效率）。
節省接線，，降低了成本并提高了可靠性SGMVV-3ZADDK1。
由于上位控制器和伺服單元之間的通過通信網網絡來連接，因此大幅度節省了接線安川SGMVV-3ZADDK1。
內置豐富的定位功能。
可從上位控制器（ PLC 或電腦）簡單地進行各種定位動作。
配備有單純定位、原點復歸、連續旋轉動作、連續旋轉動作的定位、程序運行等豐富的定位功能。
