程序存儲器容量14k。
輸入輸出點數大512點。
PLC的一個掃描周期必經輸入采樣、程序執行和輸出刷新三個階段。
PLC在輸入采樣階段：首先以掃描方式按順序?qū)⑺袝捍嬖谳斎腈i存器中的輸入端子的通斷狀態或輸入數據讀入，
并將其寫入各對應的輸入狀態寄存器中，

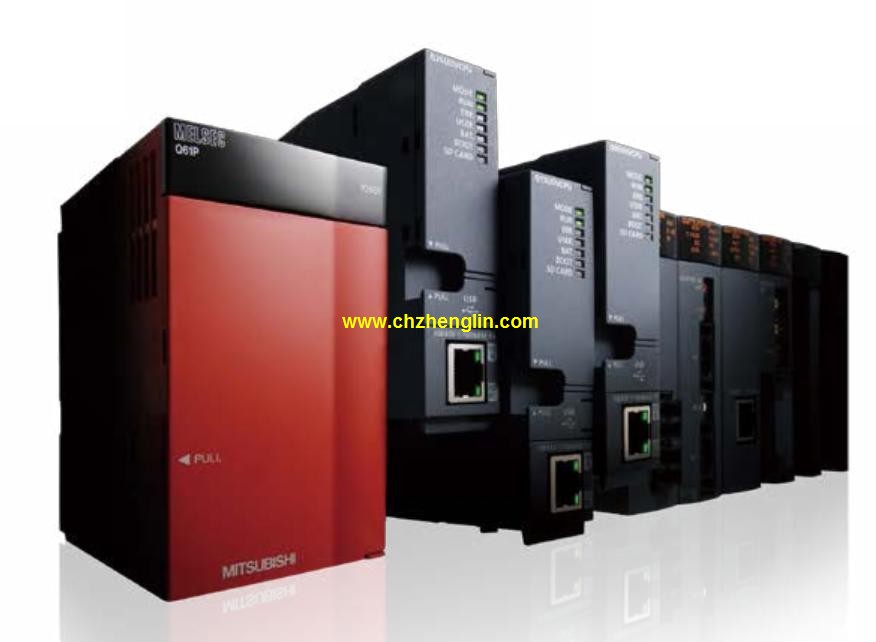

即刷新輸入，隨即關閉輸入端口，進入程序執行階段三菱AC10TB-EAC10TB-E輸入輸出點數：2048點。
輸入輸出數據設備點數：2048點。
程序容量：30k。
基本命令處理速度(LD命令)：1.0μs。
附帶光數據通信線路功能(GI 電纜專用) 。
每次掃描過程。集中對輸入信號進行采樣三菱AC10TB-E。集中對輸出信號進行刷新。
輸入刷新過程。當輸入端口關閉時，
程序在進行執行階段時，輸入端有新?tīng)顟B(tài)，新?tīng)顟B(tài)不能被讀入。
只有程序進行下一次掃描時，新?tīng)顟B(tài)才被讀入。
一個掃描周期分為輸入采樣，程序執行，輸出刷新。
元件映象寄存器的內容是隨著程序的執行變化而變化的。
掃描周期的長短由三條決定三菱AC10TB-E。
CPU執行指令的速度。
指令本身占有的時間。
指令條數。
由于采用集中采樣。
集中輸出的方式。
存在輸入/輸出滯后的現象，即輸入/輸出響應延遲。
用戶程序存儲容量：是衡量可存儲用戶應用程序多少的指標。
通常以字或K字為單位。16位二進制數為一個字，
每1024個字為1K字。PLC以字為單位存儲指令和數據三菱連接器/端子臺轉換模塊電纜。
一般的邏輯操作指令每條占1個字。定時/計數，
移位指令占2個字。數據操作指令占2~4個字。輸入電壓范圍：DC110V。
輸出電壓：DC5V。
輸出電流：8A。
I/O點數是PLC的一項重要指標。
合理選擇I/O點數既可使系統滿足控制要求，
又可使系統總投資低。
PLC的輸入輸出點數和種類應根據被控對象所需控制的模擬量、開關量等輸入/輸出設備情況來確定，
一般一個輸入/輸出元件要占用一個輸入/輸出點三菱連接器/端子臺轉換模塊電纜。
考慮到今后的調整和擴充，
一般應在估計的總點數上再加上20%~30%的備用量三菱連接器/端子臺轉換模塊電纜。
下面介紹集中控制系統I/O點數的估算。輸入類型：直流源型。
輸入點數：32點。
輸入電壓：5/12。
輸入電流：1.2/3.3mA。
連接方式：端子排。
共用公共端的點數：32點。
功能模塊圖語言是與數字邏輯電路類似的一種PLC編程語言。
采用功能模塊圖的形式來表示模塊所具有的功能，
不同的功能模塊有不同的功能。
功能模塊圖編程語言的特特點：功能模塊圖程序設計語言的特點是，以功能模塊為單位，
分析理解控制方案簡單容容易：功能模塊是用圖形的形式表達功能，
直觀性強，對于具有數字邏輯電路基礎的設計人員很容易掌握的編程；
對規模大、控制邏輯關系復雜的控制系統，
由于功能模塊圖能夠清楚表達功能關系，使編程調試時間大大減少三菱AC10TB-EAC10TB-E。
